Maßarbeit

Rohre laserschneiden

Das Laserschneiden von Rohren führen wir auch speziell nach Maß für Sie durch. Mit unserem BLM 3D LT8.20, HSG R1R und HSG TL660S-6 Rohrlaser bearbeiten wir Ihre Materialien schnell und präzise mit maximaler Qualität.

Renso Strating

Verkauf von maßgeschneiderten Lösungen

+31 (0)418 576070 renso@paulmeijering.nl Direkter Kontakt

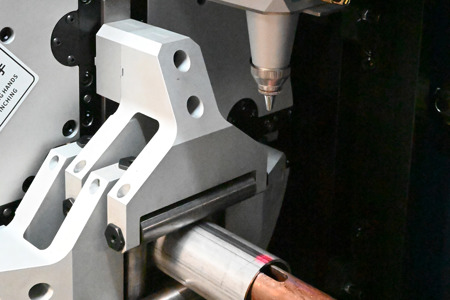

Rohrlaser HSG R1R

Erweiterung unserer Schneidkapazität ab Juli 2025

Mit der Einführung des Rohrlasers HSG R1R können wir unsere Kunden noch besser bedienen.
Dieser Rohrlaser gewährleistet eine hohe dynamische Leistung und eine hohe Schnittgenauigkeit. Er steigert unsere Produktionseffizienz und Produktivität und verkürzt die Durchlaufzeiten.

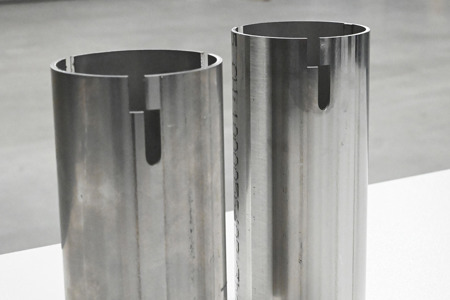

HSG R1 Buislaser Paul Meijering Stainless Steel Foto 3

Erfahren Sie mehr über den HSG R1R

Technische Daten

Raycus 1.5 KW Laserquelle
HSG Autofokus-Schneidkopf
HSG Absaugung und Kühlung
Spannungsstabilisator
Bündelbelader - sehr gut geeignet für Serienarbeiten
Abstütz- und Entladevorrichtung < 2500mm
Löffel 800mm für staubfreies Schneiden
HSG Nesting-Software
Positioniergenauigkeit + 0.03 mm/m

Rundrohre	8 - 120 mm
Rohrprofile	8 - 120 mm
Schnittlänge 6000 mm innen \| 2400 mm außen	Schneiden 2D/3D
Automatischer Materialvorschub/-abtransport.	Wir lasern ausschließlich Edelstahl.

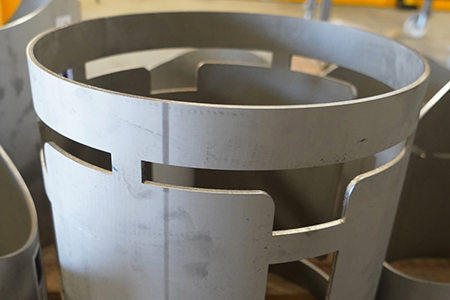

HSG TL660S-6 Rohrlaser

Unsere leistungsstärkste Maschine für große Schneidarbeiten

Der HSG TL660S-6 ist mit vier Spannbacken ausgestattet und eignet sich hervorragend für das stabile Laserschneiden von schweren, großen und langen Rohren.

Automatisches Rohrbe- und -entladesystem

Geeignet zum Be- und Entladen schwerer Rohre ohne Betriebsunterbrechungen. Das System reduziert Stillstandzeiten und verhindert das Unfallrisiko beim manuellen Be- und Entladen.

Technische Daten

Bearbeitungsmöglichkeiten

Der HSG TL660S 6-kW-Rohrlaser kann folgende Durchmesser bei einer maximalen Einlauflänge von 6000 mm bearbeiten.

Standard-Einlauflänge 3000 – 12000 mm

6-kW-Faserlaserquelle | HSG P10-Fasenschneidkopf | X-Bus-Steuerungssystem

Rundrohre	100 – 660 mm
Vierkantrohre	100 – 450 mm
Rechteckrohre	Diagonale < 660 mm
Automatische Materialzuführung und -abfuhr.	Wir laserschneiden ausschließlich Edelstahl.

Laserschneiden Rohre

Der BLM 3D LT8.20 Faserrohrlaser

Die BLM 3D LT8.20 Rohrlaser hat den größten Arbeitsbereich für das Laserschneiden von Rohren und verfügt über eine 4 kW Laserquelle. Das Laserschneiden von Rohren wird speziell nach Maß für Sie durchgeführt. Mit unserem BLM 3D LT8.20 Rohrlaser bearbeiten wir Ihre Materialien schnell und präzise mit maximaler Qualität. Unsere Experten stellen sicher, dass die Maschine Ihre Materialien (im 3D-Modus) auf die richtige Länge schneidet und mit den gewünschten Bearbeitungen versieht. Nacharbeiten wie Bohren und Stanzen sind dank einer hervorragenden Oberflächenqualität nicht erforderlich. Der Schneidabfall wird automatisch entfernt, so dass die Schnittteile vollständig sauber aus der Maschine kommen. Unser maßgeschneiderter Bereich gibt Ihnen gerne weitere Informationen über alle Möglichkeiten.

BLM LT8.20 Buislaser Paul Meijering Video

Vielseitig

Viele Bearbeitungsmöglichkeiten

Mit unserem fortschrittlichen BLM 3D LT8.20 Faserrohrlaser sind viele Bearbeitungen möglich und wir sind produktiv in großen und kleinen Serien. Um große Serien schnell schneiden zu können, werden die Rohre ohne Unterbrechung hintereinander geladen. Kommt eine Eilbestellung dazwischen, können die beiden Ladeeinheiten im Handumdrehen an die gewünschte Situation angepasst werden. Die laufende Serie wird sofort danach wieder von der Maschine aufgenommen. Bei kleinen Serien und häufigen Produktwechseln konfiguriert sich die Maschine automatisch, so dass kontinuierlich und ohne Unterbrechungen produziert werden kann. Klicken Sie auf das Bild links und sehen Sie sich das Video an.

Technische Spezifikationen

Bearbeitungen

Unser BLM 3D-Faser-LT8.20-Rohrlaser kann die folgenden Durchmesser bei einer maximalen Länge von 6500 mm bearbeiten. 3D-Modelle, die mit externen CAD-Programmen erstellt wurden, können in Formaten wie STEP, JGES, XT und sogar IFC importiert werden. Unser Vertrieb kann nur STEP-Formate einlesen.

Profilrohre	12 - 200 mm
Rundrohre	12 - 240 mm
Schnittstärke	max 8.0 mm
Automatischer Materialvorschub/-abtransport.	Wir lasern ausschließlich Edelstahl.

Prozessoptimierung

Einsparungen beginnen mit dem Material. Durch das Nesten von so vielen Teilen wie möglich aus einem Rohr sparen wir optimal am Material und das endgültige Schnittabfall bleibt begrenzt. Produktionswechsel ohne Anpassungen - Wenn sich das Produkt ändert, muss der Lader nicht jedes Mal manuell bedient werden. Mit einer Ladekapazität von 5.000 kg arbeitet die Maschine lange Zeit vollständig autonom. Das Laden der Bündel erfolgt schnell und ohne Blockaden, wobei die Rohrorientierung intakt bleibt.

Sparen

Zeit und Material

Durch das dynamische Nesting bestimmt LT8.20 die Reihenfolge der Teile, die aus dem Rohr geschnitten werden müssen, um den Schnittabfall am Ende des Rohrs auf ein Minimum zu reduzieren und das Entladen zu erleichtern und zu beschleunigen. Ausgestattet mit ArTube und ProTube CAD/CAM-Software zum Zeichnen, Manipulieren und Entwerfen von Rohrprodukten. Von der Idee zum Teileprogramm in wenigen einfachen Klicks. ProTube liefert zuverlässige Angebote und ermöglicht es Ihnen, die beste Produktionsstrategie sowohl für Einzelteile als auch für komplette Produktionschargen festzulegen. Überprüft auch die Systeminformationen, die laufende Arbeit und die geschätzte Fertigstellungszeit.

Aktives Scannen und Aktives Schweißen

Active Scan ist ein optisches Messsystem, das Echtzeitkompensation verwendet, um axiale Fehler, die durch unregelmäßig geformte Rohre oder Profile entstehen, zu bekämpfen. Active Weld erkennt die Position der Schweißnaht außen oder innen und positioniert das Rohr neu, damit die Schweißnaht immer an der programmierten Position liegt.
