Sur mesure
Découpe de tubes au laser
Nous réalisons également la découpe laser de tubes sur mesure pour vous. Avec notre laser tube BLM 3D LT8.20 et HSG R1R, nous travaillons rapidement et avec précision vos matériaux avec une qualité maximale.

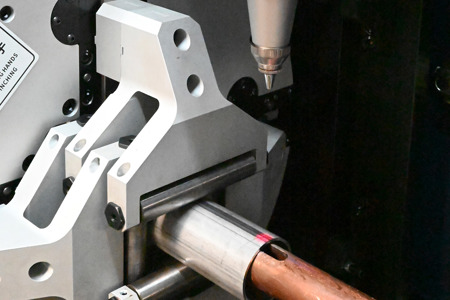

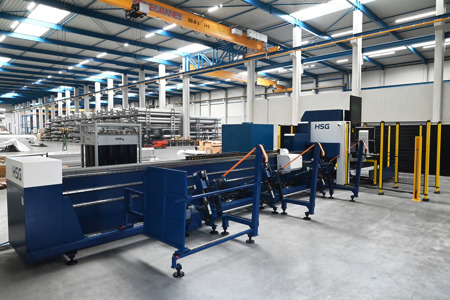

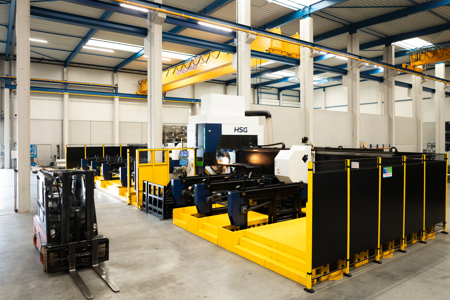

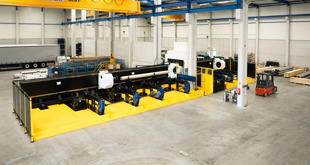

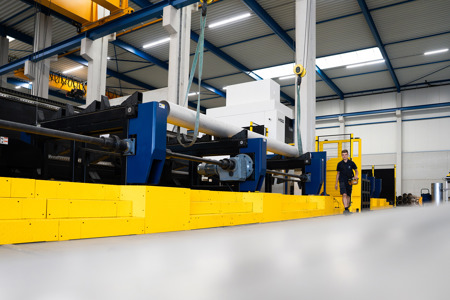

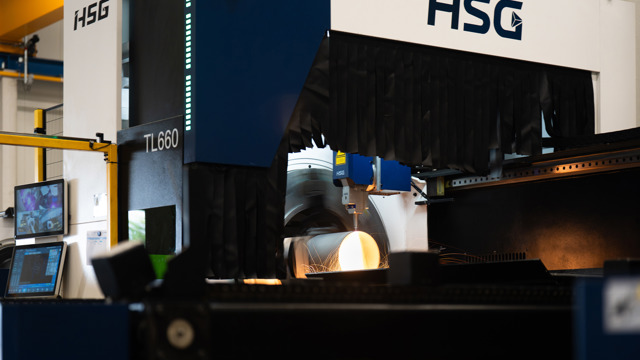

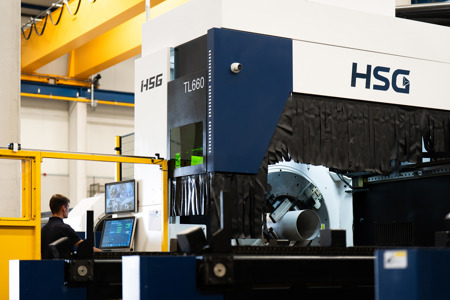

HSG R1R tube laser
Extension de notre capacité de découpe à partir de juillet 2025
Avec l'arrivée du HSG R1R tube laser, nous pouvons encore mieux servir nos clients.

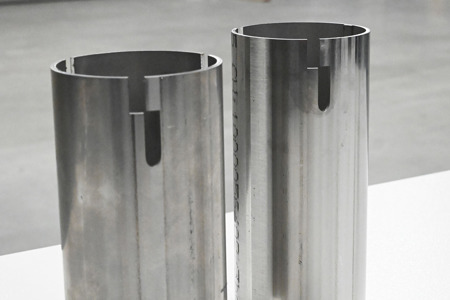

Ce laser tubulaire garantit une performance dynamique élevée et une grande précision de découpe. Il augmente l'efficacité et la productivité de notre production et réduit les délais.
En savoir plus sur le HSG R1R
Spécifications
Source laser Raycus 1,5 KW
Tête de découpe autofocus HSG
Extraction et refroidissement HSG
Stabilisateur de tension
Chargement par paquets - très adapté au travail en série
Dispositif de support et d'évacuation < 2500mm
Cuillère 800mm pour une découpe sans poussière
Logiciel d'imbrication HSG
Précision de positionnement + 0,03 mm/m
| Tubes ronds | 8 - 120 mm |
| Profils tubulaires | 8 - 120 mm |
| Longueur de coupe 6000 mm in | 2400 mm out | Découpe 2D/3D |
| Alimentation/décharge automatique du matériau. | Nous découpons exclusivement au laser l'acier inoxydable. |
Découpe au laser de tubes
Le laser à fibre de tube BLM 3D LT8.20

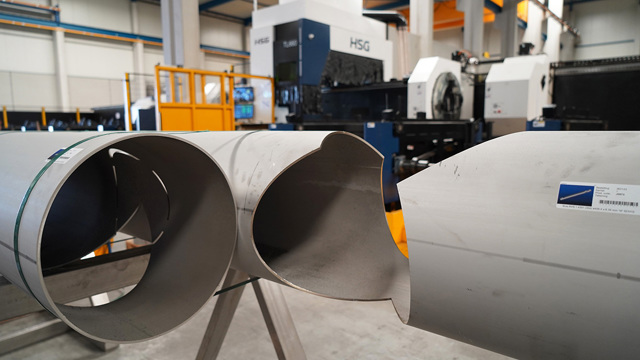

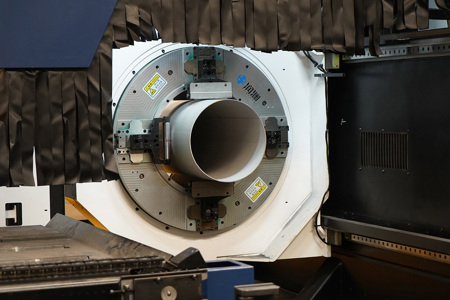

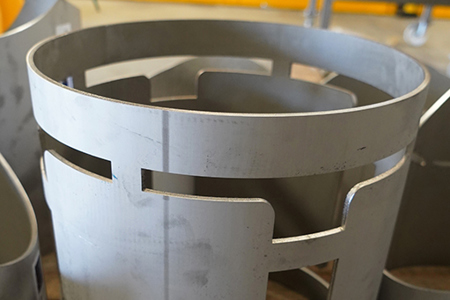

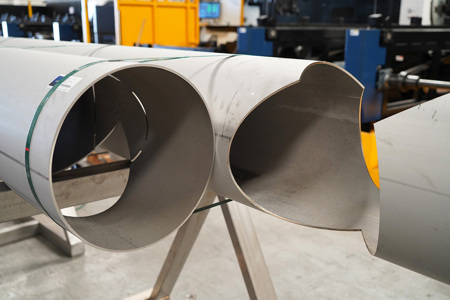

Le laser tube BLM 3D LT8.20 a la plus grande plage de travail pour la découpe de tubes et dispose d'une source laser de 4 kW. Nous réalisons spécifiquement la découpe de tubes sur mesure pour vous. Avec notre laser tube BLM 3D LT8.20, nous traitons rapidement et avec précision vos matériaux avec une qualité maximale. Nos experts veillent à ce que la machine découpe vos matériaux (en mode 3D) à la bonne longueur et les traite selon vos souhaits. Les finitions telles que le perçage et le poinçonnage ne sont pas nécessaires grâce à une finition sublime. Les résidus de coupe sont automatiquement éliminés, de sorte que le travail de coupe sort complètement propre de la machine. Notre service sur mesure se fera un plaisir de vous fournir plus d'informations sur toutes les possibilités.
Polyvalent
De nombreuses modifications possibles
Avec notre laser à fibre de tube BLM 3D LT8.20 avancé, de nombreuses opérations sont possibles et nous sommes productifs en grandes et petites séries. Pour découper rapidement de grandes séries, les tubes sont chargés les uns après les autres sans interruption. En cas de commande urgente, les deux unités de chargement peuvent être ajustées en un instant à la situation souhaitée. La série en cours est ensuite reprise immédiatement par la machine. Pour les petites séries et les changements fréquents de production, la machine se configure automatiquement pour permettre une production continue et sans interruption. Cliquez sur l'image à gauche et regardez la vidéo.
Spécifications techniques
Opérations
Notre laser à tubes BLM 3D fiber LT8.20 peut usiner les diamètres suivants sur une longueur maximale de 6500mm. Les modèles 3D créés avec une CAO externe peuvent être importés dans les formats STEP, JGES, XT et même IFC. Notre service commercial peut uniquement lire le format STEP.
| Tubes profilés | 12 - 200 mm |
| Tubes ronds | 12 - 240 mm |
| Épaisseur de coupe | max 8.0 mm |
| Alimentation/décharge automatique du matériau. | Nous découpons exclusivement au laser l'acier inoxydable. |
Optimisation des processus
L'économie commence par le matériau. En emboîtant autant de pièces que possible dans un tube, nous économisons de manière optimale sur le matériau et le gaspillage de coupe final reste limité. Changements de production sans ajustements - Lorsque le produit change, le chargeur n'a pas besoin d'être actionné manuellement à chaque fois. Avec une capacité de chargement de 5 000 kg, la machine fonctionne de manière totalement autonome pendant longtemps. Le chargement des paquets se fait rapidement et sans blocage, tout en préservant l'orientation du tube.
Économiser
Temps et matériel
Grâce au nesting dynamique, le LT8.20 détermine l'ordre des pièces à découper dans le tube afin de réduire au minimum les chutes de coupe à la fin du tube et de faciliter et accélérer le déchargement. Équipé du logiciel de CAO/FAO ArTube et ProTube pour dessiner, manipuler et concevoir des produits tubulaires. De l'idée au programme de pièces en quelques clics simples. ProTube fournit des devis fiables et vous permet de déterminer la meilleure stratégie de production pour des pièces individuelles ou des lots de production complets. Il contrôle également les informations système, le travail en cours et le temps de livraison estimé.
Balayage actif et soudage actif
Active Scan est un système de mesure optique qui utilise une compensation en temps réel pour contrer les erreurs axiales causées par des tubes ou profils irrégulièrement formés. Active Weld détecte la position du cordon de soudure à l'extérieur ou à l'intérieur et repositionne le tube de sorte que le cordon de soudure soit toujours à la position programmée.
